На VT-диаграмме изображены два циклических процесса 1 − 2 − 3 − 1 и 1 − 3 − 4 − 1 , которые проводят с 1 молем одноатомного идеального газа.

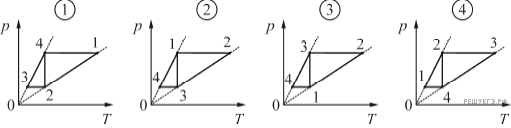

На каком из следующих рисунков эти циклические процессы правильно изображены на pT-диаграмме?
1) 1
2) 2
3) 3
4) 4
Вспомним, как выглядит изобара на VT-диаграмме, если
то отношение
то есть график изобары на VT-диаграмме — прямая, проходящая через начало координат. Аналогично изохора изображается прямой, проходящей через начало координат, на VT-диаграмме. Рассмотрим каждый процесс.
Рассмотрим каждый процесс.
Процесс 1−2 — изохорное нагревание, 2−3 — изобарное охлаждение, 3−1 — изотермическое расширение, 1−3 — изотермическое сжатие, 3−4 — изохорное охлаждение, 4−1 — изобарное нагревание.
Таким процессам соответствует третья pT-диаграмма.
Правильный ответ указан под номером 3.
