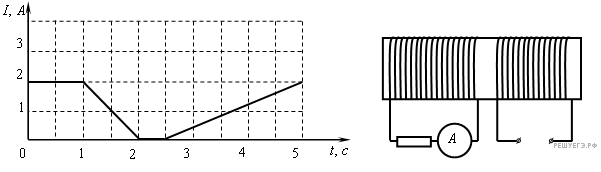

На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведенному графику.
1) от 1 с до 2 с и от 2,5 с до 5 с
2) только от 1 с до 2 с
3) от 0 с до 1 с и от 2 с до 2,5 с
4) только от 2,5 с до 5 с
Квадратная рамка вращается в однородном магнитном поле вокруг одной из своих сторон. Первый раз ось вращения совпадает с направлением вектора магнитной индукции, второй раз перпендикулярна ему. Ток в рамке
1) возникает в обоих случаях
2) не возникает ни в одном из случаев
3) возникает только в первом случае
4) возникает только во втором случае
В некоторой области пространства, ограниченной плоскостями АВ и CD, создано однородное магнитное поле.
касается передней стороной линии CD?1) 1
2) 2
3) 3
4) 4
рамка касается передней стороной линии CD, она преодолевает расстояние l за время
ее скорость равна
Пока рамка не вошла в магнитное поле
магнитный поток через нее не меняется и равен нулю, а значит, ЭДС индукции также равна нулю. В интервале времени
когда рамка входит в область магнитного поля, магнитный поток через рамку растет с постоянной скоростью:
Следовательно, ЭДС индукции имеет постоянное значение. В интервале времени
когда рамка покидает область магнитного поля, магнитный поток через рамку убывает с постоянной скоростью:
Таким образом, в течение этого промежутка времени ЭДС индукции вновь постоянна, по модулю имеет такое же значение, но знак несет противоположный, поскольку, согласно правилу Ленца, индукционный ток теперь имеет противоположное направление. Наконец, после того, задняя сторона рамки пересекает линию CD, магнитный поток через нее вновь перестает меняться. ЭДС индукции равна нулю. Правильная зависимость ЭДС индукции от времени представлена на графике 4.Пройти тестирование по этим заданиям
