Число вит­ков в пер­вич­ной об­мот­ке транс­фор­ма­то­ра в 2 раза боль­ше числа вит­ков в его вто­рич­ной об­мот­ке. Ка­ко­ва ам­пли­ту­да ко­ле­ба­ний на­пря­же­ния на кон­цах вто­рич­ной об­мот­ки транс­фор­ма­то­ра в ре­жи­ме хо­ло­сто­го хода при ам­пли­ту­де ко­ле­ба­ний на­пря­же­ния на кон­цах пер­вич­ной об­мот­ки 50 В? (Ответ дать в воль­тах.)

Если, при под­клю­че­нии не­из­вест­но­го эле­мен­та элек­три­че­ской цепи к вы­хо­ду ге­не­ра­то­ра пе­ре­мен­но­го тока с из­ме­ня­е­мой ча­сто­той гар­мо­ни­че­ских ко­ле­ба­ний при не­из­мен­ной ам­пли­ту­де ко­ле­ба­ний на­пря­же­ния, об­на­ру­же­на за­ви­си­мость ам­пли­ту­ды ко­ле­ба­ний силы тока от ча­сто­ты, пред­став­лен­ная на ри­сун­ке, то этот эле­мент элек­три­че­ской цепи яв­ля­ет­ся

1)  ак­тив­ным со­про­тив­ле­ни­ем

2)  кон­ден­са­то­ром

3)  ка­туш­кой

4)  по­сле­до­ва­тель­но со­еди­нен­ны­ми кон­ден­са­то­ром и ка­туш­кой

Если, при под­клю­че­нии не­из­вест­но­го эле­мен­та элек­три­че­ской цепи к вы­хо­ду ге­не­ра­то­ра пе­ре­мен­но­го тока с из­ме­ня­е­мой ча­сто­той гар­мо­ни­че­ских ко­ле­ба­ний при не­из­мен­ной ам­пли­ту­де ко­ле­ба­ний на­пря­же­ния,

об­на­ру­же­на за­ви­си­мость ам­пли­ту­ды ко­ле­ба­ний силы тока от ча­сто­ты, пред­став­лен­ная на ри­сун­ке, то этот эле­мент элек­три­че­ской цепи яв­ля­ет­ся

1)  ак­тив­ным со­про­тив­ле­ни­ем

2)  кон­ден­са­то­ром

3)  ка­туш­кой

4)  по­сле­до­ва­тель­но со­еди­нен­ны­ми кон­ден­са­то­ром и ка­туш­кой

Если, при под­клю­че­нии не­из­вест­но­го эле­мен­та элек­три­че­ской цепи к вы­хо­ду ге­не­ра­то­ра пе­ре­мен­но­го тока с из­ме­ня­е­мой ча­сто­той гар­мо­ни­че­ских ко­ле­ба­ний при не­из­мен­ной ам­пли­ту­де ко­ле­ба­ний на­пря­же­ния,

об­на­ру­же­на за­ви­си­мость ам­пли­ту­ды ко­ле­ба­ний силы тока от ча­сто­ты, пред­став­лен­ная на ри­сун­ке, то этот эле­мент элек­три­че­ской цепи яв­ля­ет­ся

1)  ак­тив­ным со­про­тив­ле­ни­ем

2)  кон­ден­са­то­ром

3)  ка­туш­кой

4)  по­сле­до­ва­тель­но со­еди­нен­ны­ми кон­ден­са­то­ром и ка­туш­кой

Если, при под­клю­че­нии не­из­вест­но­го эле­мен­та элек­три­че­ской цепи к вы­хо­ду ге­не­ра­то­ра пе­ре­мен­но­го тока с из­ме­ня­е­мой ча­сто­той гар­мо­ни­че­ских ко­ле­ба­ний при не­из­мен­ной ам­пли­ту­де ко­ле­ба­ний на­пря­же­ния,

об­на­ру­же­на за­ви­си­мость ам­пли­ту­ды ко­ле­ба­ний силы тока от ча­сто­ты, пред­став­лен­ная на ри­сун­ке, то этот эле­мент элек­три­че­ской цепи яв­ля­ет­ся

1)  ак­тив­ным со­про­тив­ле­ни­ем

2)  кон­ден­са­то­ром

3)  ка­туш­кой

4)  по­сле­до­ва­тель­но со­еди­нен­ны­ми кон­ден­са­то­ром и ка­туш­кой

Как из­ме­нит­ся ин­дук­тив­ное со­про­тив­ле­ние ка­туш­ки при умень­ше­нии ча­сто­ты пе­ре­мен­но­го тока в 4 раза?

1)  не из­ме­нит­ся

2)  уве­ли­чит­ся в 4 раза

3)  умень­шит­ся в 2 раза

4)  умень­шит­ся в 4 раза

Число вит­ков в пер­вич­ной об­мот­ке транс­фор­ма­то­ра в 2 раза мень­ше числа вит­ков в его вто­рич­ной об­мот­ке. Ка­ко­ва ам­пли­ту­да ко­ле­ба­ний на­пря­же­ния на кон­цах вто­рич­ной об­мот­ки транс­фор­ма­то­ра в ре­жи­ме хо­ло­сто­го хода при ам­пли­ту­де ко­ле­ба­ний на­пря­же­ния на кон­цах пер­вич­ной об­мот­ки 50 В? (Ответ дать в воль­тах.)

При уве­ли­че­нии ча­сто­ты пе­ре­мен­но­го тока в 4 раза ин­дук­тив­ное со­про­тив­ле­ние ка­туш­ки

1)  не из­ме­нит­ся

2)  уве­ли­чит­ся в 4 раза

3)  умень­шит­ся в 2 раза

4)  умень­шит­ся в 4 раза

По участ­ку цепи с со­про­тив­ле­ни­ем R течет пе­ре­мен­ный ток. Как из­ме­нит­ся мощ­ность пе­ре­мен­но­го тока на этом участ­ке цепи, если дей­ству­ю­щее зна­че­ние силы тока на нем уве­ли­чить в 2 раза, а его со­про­тив­ле­ние в 2 раза умень­ши­лось?

1)  не из­ме­нит­ся

2)  уве­ли­чит­ся в 2 раза

3)  умень­шит­ся в 3 раза

4)  уве­ли­чит­ся в 4 раза

На ри­сун­ке при­ве­де­ны ос­цил­ло­грам­мы на­пря­же­ний на двух раз­лич­ных эле­мен­тах элек­три­че­ской цепи пе­ре­мен­но­го тока. Ко­ле­ба­ния этих на­пря­же­ний имеют

1)  оди­на­ко­вые пе­ри­о­ды, но раз­лич­ные ам­пли­ту­ды

2)  раз­лич­ные пе­ри­о­ды, но оди­на­ко­вые ам­пли­ту­ды

3)  раз­лич­ные пе­ри­о­ды и раз­лич­ные ам­пли­ту­ды

4)  оди­на­ко­вые пе­ри­о­ды и оди­на­ко­вые ам­пли­ту­ды

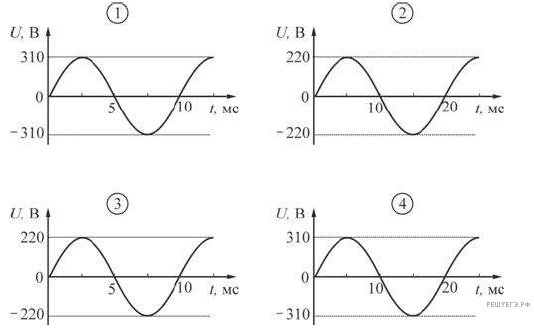

Какой из при­ве­ден­ных ниже гра­фи­ков за­ви­си­мо­сти на­пря­же­ния U от вре­ме­ни t со­от­вет­ству­ет про­мыш­лен­но­му пе­ре­мен­но­му на­пря­же­нию (ча­сто­та 50 Гц, дей­ству­ю­щее зна­че­ние на­пря­же­ния )?

1)  1

2)  2

3)  3

4)  4

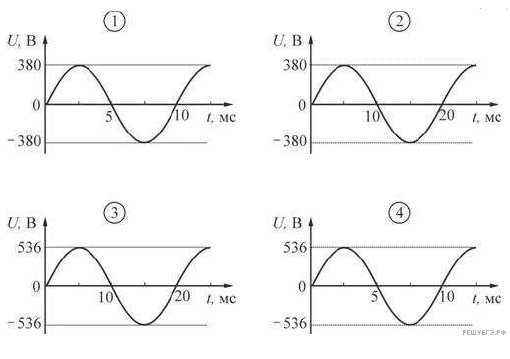

Какой из при­ве­ден­ных ниже гра­фи­ков за­ви­си­мо­сти на­пря­же­ния U от вре­ме­ни t со­от­вет­ству­ет про­мыш­лен­но­му пе­ре­мен­но­му на­пря­же­нию (ча­сто­та 50 Гц, дей­ству­ю­щее зна­че­ние на­пря­же­ния )?

1)  1

2)  2

3)  3

4)  4

Для про­из­вод­ства элек­три­че­ской энер­гии в про­мыш­лен­ных целях ис­поль­зу­ет­ся

1)  транс­фор­ма­тор

2)  ге­не­ра­тор

3)  ак­ку­му­ля­тор

4)  ста­би­ли­за­тор

Для по­вы­ше­ния элек­три­че­ско­го на­пря­же­ния при пе­ре­да­че элек­три­че­ской энер­гии на боль­шие рас­сто­я­ния ис­поль­зу­ет­ся

1)  транс­фор­ма­тор

2)  ге­не­ра­тор

3)  ак­ку­му­ля­тор

4)  ста­би­ли­за­тор
