Тип Д29 C2 № 7200
Раздел кодификатора ФИПИ/Решу ЕГЭ: Механика (расчетная задача). Закон сохранения энергии и импульса
i
Однородный тонкий стержень массой m = 1 кг одним концом шарнирно прикреплен к потолку, а другим концом опирается на массивную горизонтальную доску, образуя с ней угол α = 30°. Под действием горизонтальной силы
доска движется поступательно влево с постоянной скоростью (см. рис.). Стержень при этом неподвижен. Найдите F, если коэффициент трения стержня по доске μ = 0,2. Трением доски по опоре и трением в шарнире пренебречь.
Решение.

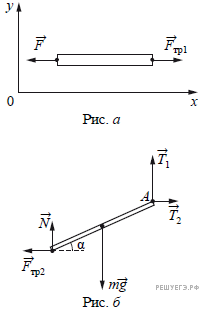

1. В инерциальной системе отсчета Оху, связанной с Землей, доска движется поступательно с постоянной скоростью. Поэтому сумма проекций на ось Ох всех сил, приложенных к доске, равна нулю (рис. а):
2. На рис. б показаны все силы, приложенные к стержню. Силы реакции шарнира представлена горизонтальными и вертикальными составляющими:
По третьему закону Ньютона
поэтому
3. По условию задачи стержень покоится, поэтому сумма моментов сил относительно оси шарнира А равна нулю. Обозначив длину стержня через L, запишем это условие:
4. Доска движется относительно стержня, поэтому сила трения является силой трения скольжения:
5. Подставив (3) в (2), получим уравнение
позволяющее найти реакцию доски:
Отсюда:
Ответ:
Спрятать критерииКритерии проверки:| Критерии оценивания выполнения задания | Баллы |
|---|
| Приведено полное решение, включающее следующие элементы: I) записаны положения теории и физические законы, закономерности, применение которых необходимо для решения задачи выбранным способом (в данном случае: второй и третий законы Ньютона, выражение для силы трения скольжения, условие равновесия твердого тела); II) описаны все вновь вводимые в решении буквенные обозначения физических величин (за исключением обозначений констант, указанных в варианте КИМ, обозначений величин, используемых в условии задачи, и стандартных обозначений величин, используемых при написании физических законов); III) проведены необходимые математические преобразования и расчеты, приводящие к правильному числовому ответу (допускается решение «по частям» с промежуточными вычислениями); IV) представлен правильный ответ с указанием единиц измерения искомой величины | 3 |
| Правильно записаны все необходимые положения теории, физические законы, закономерности, и проведены необходимые преобразования. Но имеются один или несколько из следующих недостатков. Записи, соответствующие пункту II, представлены не в полном объеме или отсутствуют. И ( ИЛИ ) В решении имеются лишние записи, не входящие в решение (возможно, неверные), которые не отделены от решения (не зачеркнуты; не заключены в скобки, рамку и т. п.). И ( ИЛИ ) В необходимых математических преобразованиях или вычислениях допущены ошибки, и (или) в математических преобразованиях/вычислениях пропущены логически важные шаги. И ( ИЛИ ) Отсутствует пункт IV, или в нем допущена ошибка (в том числе в записи единиц измерения величины) | 2 |
| Представлены записи, соответствующие одному из следующих случаев. Представлены только положения и формулы, выражающие физические законы, применение которых необходимо для решения данной задачи, без каких-либо преобразований с их использованием, направленных на решение задачи. ИЛИ В решении отсутствует ОДНА из исходных формул, необходимая для решения данной задачи (или утверждение, лежащее в основе решения), но присутствуют логически верные преобразования с имеющимися формулами, направленные на решение задачи. ИЛИ В ОДНОЙ из исходных формул, необходимых для решения данной задачи (или в утверждении, лежащем в основе решения), допущена ошибка, но присутствуют логически верные преобразования с имеющимися формулами, направленные на решение задачи | 1 |
| Все случаи решения, которые не соответствуют вышеуказанным критериям выставления оценок в 1, 2, 3 балла | 0 |
| Максимальный балл | 3 |
