Процесс, происходящий с идеальным газом, представлен на графике зависимости концентрации газа от его давления. При проведении опыта количество вещества оставалось постоянным. Постройте график зависимости давления от объема для этого процесса. Опишите данные процессы опираясь на известные законы.
Решение. Концентрация газа связана с объемом соотношением
По условию количество молекул газа оставалось постоянным
В процессе 1–2 концентрация, а следовательно, и объем оставались неизменными, то есть процесс был изохорным. Этому процессу на pV-диаграмме соответствует вертикальная линия. Как видно из графика, давление при этом изменилось от 2 до 4 единиц.
В процессе 2–3 выполняется соотношение
а значит,
— это закон Бойля — Мариотта, то есть процесс был изотермический. Этому процессу на pV-диаграмме соответствует гипербола. Давление в процессе 2–3 изменилось от 4 до 8 единиц, то есть увеличилось в 2 раза. Следовательно, объем в процессе 2–3 уменьшился в 2 раза.
В итоге график выглядит следующим образом:
| Критерии оценивания выполнения задания | Баллы |
|---|---|
| Приведено полное решение, включающее следующие элементы: I) записаны положения теории и физические законы, закономерности, применение которых необходимо для решения задачи выбранным способом; II) сделан правильный рисунок с указанием хода лучей в линзе; III) описаны все вновь вводимые в решении буквенные обозначения физических величин (за исключением обозначений констант, указанных в варианте КИМ, обозначений, используемых в условии задачи, и стандартных обозначений величин, используемых при написании физических законов); IV) проведены необходимые математические преобразования и расчеты, приводящие к правильному числовому ответу (допускается решение «по частям» с промежуточными вычислениями); V) представлен правильный ответ с указанием единиц измерения искомой величины. | 3 |
| Правильно записаны все необходимые положения теории, физические законы, закономерности, и проведены необходимые преобразования. Но имеются один или несколько из следующих недостатков. Записи, соответствующие пунктам II и III, представлены не в полном объеме или отсутствуют. И (ИЛИ) В решении имеются лишние записи, не входящие в решение (возможно, неверные), которые не отделены от решения (не зачеркнуты; не заключены в скобки, рамку и т. п.). И (ИЛИ) В необходимых математических преобразованиях или вычислениях допущены ошибки, и (или) в математических преобразованиях/вычислениях пропущены логически важные шаги. И (ИЛИ) Отсутствует пункт V или в нем допущена ошибка (в том числе в записи единиц измерения величины) | 2 |
| Представлены записи, соответствующие одному из следующих случаев. Представлены только положения и формулы, выражающие физические законы, применение которых необходимо для решения данной задачи, без каких-либо преобразований с их использованием, направленных на решение задачи. ИЛИ В решении отсутствует ОДНА из исходных формул, необходимая для решения данной задачи (или утверждение, лежащее в основе решения), но присутствуют логически верные преобразования с имеющимися формулами, направленные на решение задачи. ИЛИ В ОДНОЙ из исходных формул, необходимых для решения данной задачи (или в утверждении, лежащем в основе решения), допущена ошибка, но присутствуют логически верные преобразования с имеющимися формулами, направленные на решение задачи. ИЛИ Представлен только правильный рисунок с указанием хода лучей в линзе | 1 |
| Все случаи решения, которые не соответствуют вышеуказанным критериям выставления оценок | 0 |
| Максимальный балл | 3 |
из (2) и (4) получаем

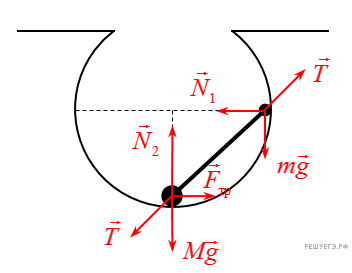

В неподвижном состоянии
значит,
Определите, во сколько k раз нужно уменьшить объем в сосуде, чтобы давление возросло в 3 раза?
и водяного пара
:
А значит, мощность, выделяющаяся на реостате, равна
и
мощность стремится к нулю. Найдем максимум мощности:
значит,
), то его изображение было также на двойном фокусном расстоянии
ближе к линзе и на 2 см от главной оптической оси (в противоположную сторону от смещения предмета). Расстояние от начального положения равно
