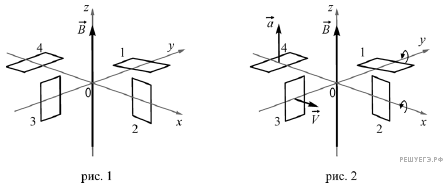

Че­ты­ре ме­тал­ли­че­ские рамки на­хо­дят­ся в од­но­род­ном маг­нит­ном поле. На­прав­ле­ние век­то­ра маг­нит­ной ин­дук­ции и на­чаль­ное рас­по­ло­же­ние рамок по­ка­за­но на рис. 1: плос­ко­сти рамок 1 и 4 пер­пен­ди­ку­ляр­ны оси 0z, плос­кость рамки 2 пер­пен­ди­ку­ляр­на оси 0y и плос­кость рамки 3 пер­пен­ди­ку­ляр­на оси 0x.

В не­ко­то­рый мо­мент вре­ме­ни (см. рис. 2)

рамку № 1 на­чи­на­ют вра­щать во­круг оси 0y;

рамку № 2 на­чи­на­ют вра­щать во­круг оси 0x;

рамку № 3 на­чи­на­ют пе­ре­ме­щать с по­сто­ян­ной ско­ро­стью па­рал­лель­но оси 0x;

рамку № 4 на­чи­на­ют пе­ре­ме­щать с по­сто­ян­ным уско­ре­ни­ем па­рал­лель­но оси 0z.

Для какой из этих рамок на рис. 3 пра­виль­но изоб­ра­же­на за­ви­си­мость ЭДС ин­дук­ции, воз­ни­ка­ю­щей в рамке, от вре­ме­ни t?

1)  1

2)  2

3)  3

4)  4

Че­ты­ре ме­тал­ли­че­ские рамки на­хо­дят­ся в од­но­род­ном маг­нит­ном поле. На­прав­ле­ние век­то­ра маг­нит­ной ин­дук­ции и на­чаль­ное рас­по­ло­же­ние рамок по­ка­за­но на рис. 1: плос­ко­сти рамок 1 и 4 пер­пен­ди­ку­ляр­ны оси 0z, плос­кость рамки 2 пер­пен­ди­ку­ляр­на оси 0y и плос­кость рамки 3 пер­пен­ди­ку­ляр­на оси 0x.

В не­ко­то­рый мо­мент вре­ме­ни (см. рис. 2)

рамку № 1 на­чи­на­ют вра­щать во­круг оси 0y;

рамку № 2 на­чи­на­ют вра­щать во­круг оси 0x;

рамку № 3 на­чи­на­ют пе­ре­ме­щать с по­сто­ян­ной ско­ро­стью па­рал­лель­но оси 0x;

рамку № 4 на­чи­на­ют пе­ре­ме­щать с по­сто­ян­ным уско­ре­ни­ем па­рал­лель­но оси 0z. Для какой из этих рамок на рис. 3 пра­виль­но изоб­ра­же­на за­ви­си­мость ЭДС ин­дук­ции, воз­ни­ка­ю­щей в рамке, от вре­ме­ни t?
