На ри­сун­ке при­ве­ден гра­фик за­ви­си­мо­сти силы тока от вре­ме­ни в элек­три­че­ской цепи, ин­дук­тив­ность ко­то­рой 1 мГн.

1)  2 мкВ

2)  3 мкВ

3)  5 мкВ

4)  0

На ри­сун­ке изоб­ра­жен мо­мент де­мон­стра­ци­он­но­го экс­пе­ри­мен­та по про­вер­ке пра­ви­ла Ленца, когда все пред­ме­ты не­по­движ­ны. Южный полюс маг­ни­та на­хо­дит­ся внут­ри сплош­но­го ме­тал­ли­че­ско­го коль­ца, но не ка­са­ет­ся его. Ко­ро­мыс­ло с ме­тал­ли­че­ски­ми коль­ца­ми может сво­бод­но вра­щать­ся во­круг вер­ти­каль­ной опоры. При вы­дви­же­нии маг­ни­та из коль­ца влево коль­цо будет

1)  оста­вать­ся не­по­движ­ным

2)  пе­ре­ме­щать­ся впра­во

3)  со­вер­шать ко­ле­ба­ния

4)  пе­ре­ме­щать­ся вслед за маг­ни­том

На ри­сун­ке при­ве­де­на де­мон­стра­ция опыта по про­вер­ке пра­ви­ла Ленца. Опыт про­во­дит­ся со сплош­ным коль­цом, а не раз­ре­зан­ным, по­то­му что

1)  сплош­ное коль­цо сде­ла­но из стали, а раз­ре­зан­ное  — из алю­ми­ния

2)  в раз­ре­зан­ном коль­це воз­ни­ка­ет вих­ре­вое элек­три­че­ское поле, а в сплош­ном  — нет

3)  в сплош­ном коль­це воз­ни­ка­ет ин­дук­ци­он­ный ток, а в раз­ре­зан­ном  — нет

4)  в сплош­ном коль­це воз­ни­ка­ет ЭДС ин­дук­ции, а в раз­ре­зан­ном  — нет

В опыте по ис­сле­до­ва­нию ЭДС элек­тро­маг­нит­ной ин­дук­ции квад­рат­ная рамка из тон­ко­го про­во­да со сто­ро­ной квад­ра­та b на­хо­дит­ся в од­но­род­ном маг­нит­ном поле, пер­пен­ди­ку­ляр­ном плос­ко­сти рамки. Ин­дук­ция поля воз­рас­та­ет за время t по ли­ней­но­му за­ко­ну от 0 до мак­си­маль­но­го зна­че­ния Как из­ме­нит­ся ЭДС ин­дук­ции, воз­ни­ка­ю­щая в рамке, если b уве­ли­чить в 2 раза?

1)  не из­ме­нит­ся

2)  уве­ли­чит­ся в 2 раза

3)  умень­шит­ся в 2 раза

4)  уве­ли­чит­ся в 4 раза

В опыте по ис­сле­до­ва­нию ЭДС элек­тро­маг­нит­ной ин­дук­ции квад­рат­ная рамка из тон­ко­го про­во­да со сто­ро­ной квад­ра­та b на­хо­дит­ся в од­но­род­ном маг­нит­ном поле, пер­пен­ди­ку­ляр­ном плос­ко­сти рамки. Ин­дук­ция поля воз­рас­та­ет за время t по ли­ней­но­му за­ко­ну от 0 до мак­си­маль­но­го зна­че­ния Как из­ме­нит­ся ЭДС ин­дук­ции, воз­ни­ка­ю­щая в рамке, если b умень­шить в 2 раза, а уве­ли­чить в 4 раза?

1)  уве­ли­чит­ся в 2 раза

2)  уве­ли­чит­ся в 4 раза

3)  не из­ме­нит­ся

4)  умень­шит­ся в 2 раза

В од­но­род­ном маг­нит­ном поле во­круг оси АС c оди­на­ко­вой ча­сто­той вра­ща­ют­ся две оди­на­ко­вые про­во­дя­щие рамки (см. рис.). От­но­ше­ние ам­пли­туд ко­ле­ба­ний ЭДС ин­дук­ции ге­не­ри­ру­е­мых в рам­ках I и II, равно

1)  1 : 1

2)  1 : 2

3)  1 : 4

4)  2 : 1

Во сколь­ко раз надо умень­шить ин­дук­тив­ность ка­туш­ки, чтобы при не­из­мен­ном зна­че­нии силы тока в ней энер­гия маг­нит­но­го поля ка­туш­ки умень­ши­лась в 4 раза?

1)  в 2 раза

2)  в 4 раза

3)  в 8 раз

4)  в 16 раз

По ка­туш­ке ин­дук­тив­но­стью 4 мГн про­те­ка­ет по­сто­ян­ный ток 3 А. Энер­гия маг­нит­но­го поля ка­туш­ки равна

1)  12 мДж

2)  12 Дж

3)  18 мДж

4)  18 Дж

На ри­сун­ке при­ве­ден гра­фик за­ви­си­мо­сти силы тока в ка­туш­ке ин­дук­тив­но­сти от вре­ме­ни. В каком про­ме­жут­ке вре­ме­ни ЭДС са­мо­ин­дук­ции при­ни­ма­ет наи­мень­шее зна­че­ние по мо­ду­лю?

1)  0  — 1 с

2)  1  — 5 с

3)  5  — 6 с

4)  6  — 8 с

Через ка­туш­ку течет элек­три­че­ский ток, сила I ко­то­ро­го за­ви­сит от вре­ме­ни t так, как по­ка­за­но на гра­фи­ке. Ин­дук­тив­ность ка­туш­ки 10 Какая энер­гия будет за­па­се­на в ка­туш­ке в мо­мент вре­ме­ни ?

1)  15 мДж

2)  30 мДж

3)  45 мДж

4)  180 мДж

Две мед­ные рамки на­хо­дят­ся в од­но­род­ном маг­нит­ном поле с ин­дук­ци­ей и могут рав­но­мер­но вра­щать­ся во­круг оси Рамку вра­ща­ют с ча­сто­той n обо­ро­тов в се­кун­ду. С какой ча­сто­той надо вра­щать рамку чтобы ам­пли­туд­ные зна­че­ния ин­дук­ции были оди­на­ко­вы­ми?

1)  n

2)  

3)  

4)  

В плос­кой элек­тро­маг­нит­ной волне, рас­про­стра­ня­ю­щей­ся в на­прав­ле­нии вдоль оси OZ, век­тор маг­нит­ной ин­дук­ции на­прав­лен па­рал­лель­но оси ОХ. Как ори­ен­ти­ро­ван век­тор на­пря­жен­но­сти элек­три­че­ско­го поля этой волны?

1)  па­рал­лель­но оси ОХ

2)  

3)  па­рал­лель­но оси OZ

4)  па­рал­лель­но оси OY

В плос­кой элек­тро­маг­нит­ной волне, рас­про­стра­ня­ю­щей­ся вдоль оси OZ, век­тор на­пря­жен­но­сти элек­три­че­ско­го поля на­прав­лен па­рал­лель­но оси OY. Как ори­ен­ти­ро­ван век­тор маг­нит­ной ин­дук­ции этой волны?

1)  па­рал­лель­но оси OZ

2)  па­рал­лель­но оси OY

3)  па­рал­лель­но оси ОХ

4)  

На ри­сун­ке по­ка­за­на за­ви­си­мость энер­гии W маг­нит­но­го поля ка­туш­ки от силы I про­те­ка­ю­ще­го через нее тока. Ин­дук­тив­ность этой ка­туш­ки равна

1)  0,01 Гн

2)  0,02 Гн

3)  0,03 Гн

4)  0,06 Гн

Про­во­лоч­ную рамку рав­но­мер­но вра­ща­ют в од­но­род­ном маг­нит­ном поле так, что за­ви­си­мость маг­нит­но­го по­то­ка через рамку от вре­ме­ни t имеет вид: Мак­си­маль­ное зна­че­ние мо­ду­ля ЭДС ин­дук­ции, воз­ни­ка­ю­щей в рамке, равно

1)  

2)  

3)  

4)  

По длин­но­му тон­ко­му со­ле­но­и­ду течет ток I. Как из­ме­нят­ся сле­ду­ю­щие фи­зи­че­ские ве­ли­чи­ны, если уве­ли­чить ра­ди­ус со­ле­но­и­да, остав­ляя без из­ме­не­ний число его вит­ков и длину: мо­дуль век­то­ра ин­дук­ции маг­нит­но­го поля на оси со­ле­но­и­да, поток век­то­ра маг­нит­ной ин­дук­ции через торец со­ле­но­и­да, ин­дук­тив­ность со­ле­но­и­да.

За­пи­ши­те в таб­ли­цу вы­бран­ные цифры для каж­дой фи­зи­че­ской ве­ли­чи­ны. Цифры в от­ве­те могут по­вто­рять­ся.

За­пи­ши­те в ответ цифры, рас­по­ло­жив их в по­ряд­ке, со­от­вет­ству­ю­щем бук­вам:

Сила тока I, те­ку­ще­го через ка­туш­ку, воз­рас­та­ет. На каком ри­сун­ке пра­виль­но по­ка­за­но на­прав­ле­ние про­те­ка­ния ин­дук­ци­он­но­го тока I_инд (по от­но­ше­нию к току I) в этой ка­туш­ке?

1)  на 1 и 4

2)  толь­ко на 1

3)  на 2 и 3

4)  толь­ко на 2

На ри­сун­ке по­ка­зан гра­фик за­ви­си­мо­сти силы I элек­три­че­ско­го тока, те­ку­ще­го в ка­туш­ке ин­дук­тив­но­сти, от вре­ме­ни t. В те­че­ние про­ме­жут­ков вре­ме­ни, со­от­вет­ству­ю­щим окрест­но­стям точек А, Б и В, сила тока из­ме­ня­ет­ся плав­но. Мо­дуль ЭДС ин­дук­ции при­ни­ма­ет мак­си­маль­ное зна­че­ние в про­ме­жут­ке вре­ме­ни

1)  0А

2)  АБ

3)  БВ

4)  ВГ

Не­за­ря­жен­ное ме­тал­ли­че­ское тело внес­ли в од­но­род­ное элек­тро­ста­ти­че­ское поле, а затем раз­де­ли­ли на части А и В (см. рис.). Ка­ки­ми элек­три­че­ски­ми за­ря­да­ми об­ла­да­ют эти части после раз­де­ле­ния?

1.  А  — по­ло­жи­тель­ным; В  — оста­нет­ся ней­траль­ным

2.  А  — оста­нет­ся ней­траль­ным; В  — от­ри­ца­тель­ным

3.  А  — от­ри­ца­тель­ным; В  — по­ло­жи­тель­ным

4.  А  — по­ло­жи­тель­ным; В  — от­ри­ца­тель­ным

Че­ты­ре про­во­лоч­ные рамки пе­ре­ме­ща­ют в об­ла­сти маг­нит­но­го поля, со­зда­ва­е­мо­го: а) пря­мым про­во­дом с током; б) длин­ным со­ле­но­и­дом с током; в) тон­ким коль­цом с током. На­прав­ле­ния пе­ре­ме­ще­ния рамок по­ка­за­ны на ри­сун­ках.

В какой из рамок будет воз­ни­кать ЭДС ин­дук­ции?

В не­ко­то­рой об­ла­сти про­стран­ства, огра­ни­чен­ной плос­ко­стя­ми AB и CD, со­зда­но од­но­род­ное маг­нит­ное поле. Ме­тал­ли­че­ская квад­рат­ная рамка, плос­кость ко­то­рой пер­пен­ди­ку­ляр­на ли­ни­ям ин­дук­ции маг­нит­но­го поля, дви­жет­ся с по­сто­ян­ной ско­ро­стью на­прав­лен­ной в плос­ко­сти рамки пер­пен­ди­ку­ляр­но ее сто­ро­не (см. рис.). На каком из гра­фи­ков пра­виль­но по­ка­за­на за­ви­си­мость от вре­ме­ни ЭДС ин­дук­ции в рамке, если в на­чаль­ный мо­мент вре­ме­ни рамка на­чи­на­ет пе­ре­се­кать линию АВ, а в мо­мент вре­ме­ни t₀ пе­ред­ней сто­ро­ной пе­ре­се­ка­ет линию CD?

1)

2)

3)

4)

К шару от­ри­ца­тель­но за­ря­жен­но­го элек­тро­мет­ра под­нес­ли, не ка­са­ясь его, пласт­мас­со­вую па­лоч­ку. Стрел­ка элек­тро­мет­ра по­вер­ну­лась так, что угол между ней и стерж­нем элек­тро­мет­ра уве­ли­чил­ся. Такой эф­фект может

на­блю­дать­ся, если па­лоч­ка

1)  за­ря­же­на по­ло­жи­тель­но

2)  за­ря­же­на от­ри­ца­тель­но

3)  не за­ря­же­на

4)  имеет заряд лю­бо­го знака

Ме­тал­ли­че­ское тело, про­доль­ное се­че­ние ко­то­ро­го по­ка­за­но на ри­сун­ке, по­ме­сти­ли в од­но­род­ное элек­три­че­ское поле на­пря­жен­но­стью Под дей­стви­ем этого поля кон­цен­тра­ция сво­бод­ных элек­тро­нов на по­верх­но­сти тела ста­нет

1)  самой боль­шой в точке А

2)  самой боль­шой в точке С

3)  самой боль­шой в точке В

4)  оди­на­ко­вой в точ­ках А, В и С

На ри­сун­ке при­ве­ден гра­фик за­ви­си­мо­сти силы тока от вре­ме­ни в элек­три­че­ской цепи, ин­дук­тив­ность ко­то­рой 1 мГн. Опре­де­ли­те мо­дуль ЭДС са­мо­ин­дук­ции в ин­тер­ва­ле вре­ме­ни от 5 до 10 с. Ответ вы­ра­зи­те в мкВ.

Между об­клад­ка­ми плос­ко­го кон­ден­са­то­ра по­ме­ща­ют пла­сти­ну из ди­элек­три­ка. Плос­кие по­верх­но­сти A и B пла­сти­ны па­рал­лель­ны об­клад­кам. Кон­ден­са­тор за­ря­жа­ют так, как по­ка­за­но на ри­сун­ке. Какие элек­три­че­ские за­ря­ды пре­об­ла­да­ют на по­верх­но­стях A и B пла­сти­ны?

1)  на A  — по­ло­жи­тель­ные, на B  — от­ри­ца­тель­ные

2)  на A  — от­ри­ца­тель­ные, на B  — по­ло­жи­тель­ные

3)  на A  — за­ря­дов нет, на B  — от­ри­ца­тель­ные

4)  на A  — по­ло­жи­тель­ные, на B  — за­ря­дов нет

Не­за­ря­жен­ный ме­тал­ли­че­ский шарик по­ме­щен в не­од­но­род­ное элек­три­че­ское поле с на­пря­жен­но­стью (см. рис.). Точки А, В, С и D лежат на по­верх­но­сти ша­ри­ка. Вы­бе­ри­те вер­ное утвер­жде­ние.

1.  Раз­ность по­тен­ци­а­лов между точ­ка­ми A и B боль­ше, чем раз­ность по­тен­ци­а­лов между точ­ка­ми C и D.

2.  На по­верх­но­сти ша­ри­ка в окрест­но­сти точки A по­явит­ся ин­ду­ци­ро­ван­ный по­ло­жи­тель­ный заряд.

3.  На по­верх­но­сти ша­ри­ка в окрест­но­сти точки D по­явит­ся ин­ду­ци­ро­ван­ный по­ло­жи­тель­ный заряд.

4.  На­прав­ле­ние век­то­ра на­пря­жен­но­сти элек­три­че­ско­го поля в любой точке внут­ри ша­ри­ка сов­па­да­ет с на­прав­ле­ни­ем век­то­ра на­пря­жен­но­сти внеш­не­го элек­три­че­ско­го поля.

В плос­кий кон­ден­са­тор по­ме­ще­на ди­элек­три­че­ская пла­сти­на, тол­щи­на ко­то­рой на­мно­го мень­ше раз­ме­ра об­кла­док кон­ден­са­то­ра. Кон­ден­са­тор под­клю­чен к ис­точ­ни­ку по­сто­ян­но­го на­пря­же­ния U так, как по­ка­за­но на ри­сун­ке. На какой по­верх­но­сти ди­элек­три­че­ской пла­сти­ны ло­ка­ли­зо­ва­ны по­ло­жи­тель­ные по­ля­ри­за­ци­он­ные за­ря­ды?

1)  A

2)  B

3)  C

4)  На всех трех по­верх­но­стях A, B и C

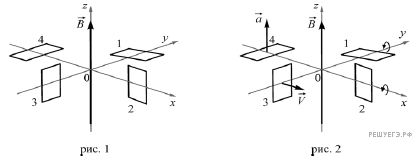

Че­ты­ре ме­тал­ли­че­ские рамки на­хо­дят­ся в од­но­род­ном маг­нит­ном поле. На­прав­ле­ние век­то­ра маг­нит­ной ин­дук­ции и на­чаль­ное рас­по­ло­же­ние рамок по­ка­за­но на рис. 1: плос­ко­сти рамок 1 и 4 пер­пен­ди­ку­ляр­ны оси 0z, плос­кость рамки 2 пер­пен­ди­ку­ляр­на оси 0y и плос­кость рамки 3 пер­пен­ди­ку­ляр­на оси 0x.

В не­ко­то­рый мо­мент вре­ме­ни (см. рис. 2)

рамку № 1 на­чи­на­ют вра­щать во­круг оси 0y;

рамку № 2 на­чи­на­ют вра­щать во­круг оси 0x;

рамку № 3 на­чи­на­ют пе­ре­ме­щать с по­сто­ян­ной ско­ро­стью па­рал­лель­но оси 0x;

рамку № 4 на­чи­на­ют пе­ре­ме­щать с по­сто­ян­ным уско­ре­ни­ем па­рал­лель­но оси 0z.

Для какой из этих рамок на рис. 3 пра­виль­но изоб­ра­же­на за­ви­си­мость ЭДС ин­дук­ции, воз­ни­ка­ю­щей в рамке, от вре­ме­ни t?

1)  1

2)  2

3)  3

4)  4

Школь­ник про­чи­тал в фи­зи­че­ской эн­цик­ло­пе­дии о том, что ин­дук­тив­ность ка­туш­ки, на­мо­тан­ной из про­во­ло­ки, про­пор­ци­о­наль­на квад­ра­ту числа вит­ков. Школь­ник впаял в раз­ные участ­ки элек­три­че­ской цепи ка­туш­ку № 1, в ко­то­рой было 1200 вит­ков, и ка­туш­ку № 2, в ко­то­рой было 300 вит­ков. Ока­за­лось, что сила тока, те­ку­ще­го в ка­туш­ке № 1, в 2 раза мень­ше силы тока, те­ку­ще­го в ка­туш­ке № 2. Во сколь­ко раз от­ли­ча­ют­ся энер­гии маг­нит­но­го поля, за­па­сен­ные в ка­туш­ках № 1 и № 2?
